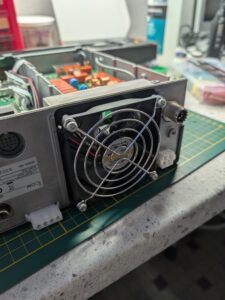

Remplacement du ventilateur d’origine
Le système de refroidissement de l’Icom IC-7300 repose sur un ventilateur de 80 mm commandé en fonction de la température de l’appareil.
Lors des périodes de réception ou lorsque la puissance dissipée reste faible, le fonctionnement du ventilateur peut néanmoins être perceptible sur le plan sonore.
Cette modification consiste à remplacer le ventilateur d’origine par un modèle plus performant et plus silencieux, tout en conservant le principe de refroidissement de l’appareil.
Objectifs de la modification
Le remplacement du ventilateur répond à plusieurs objectifs :
- réduire le niveau sonore du transceiver, notamment en réception ;
- améliorer le débit d’air et l’évacuation de la chaleur ;
- assurer un refroidissement efficace lors des émissions prolongées ;
- conserver un fonctionnement fiable du système de protection thermique.
Choix du ventilateur

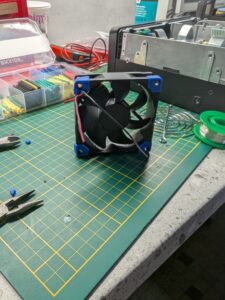

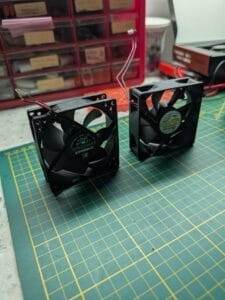

Le modèle retenu pour cette modification est le Noctua NF-A8 PWM chromax.black.swap, au format 80 × 80 × 25 mm.
Ce ventilateur a été choisi pour ses caractéristiques particulièrement intéressantes dans cette application :
- fonctionnement à faible niveau sonore ;
- moteur à roulement de haute qualité ;
- bonne pression statique ;
- débit d’air adapté à un système de refroidissement
- alimentation en 12 V.

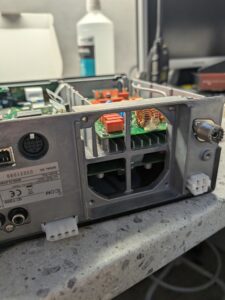

Principe de la modification
L’objectif n’est pas de supprimer la régulation thermique d’origine de l’IC-7300, mais de conserver autant que possible son fonctionnement tout en améliorant les caractéristiques du ventilateur.
Une attention particulière doit être portée au câblage et à la commande du ventilateur. Le remplacement doit notamment respecter la tension d’alimentation disponible ainsi que le principe de commande utilisé par l’appareil.
Avant toute modification, il est donc recommandé de relever le brochage du ventilateur d’origine et de vérifier les signaux présents sur chaque conducteur à l’aide du schéma de service et, si nécessaire, d’un multimètre ou d’un oscilloscope.

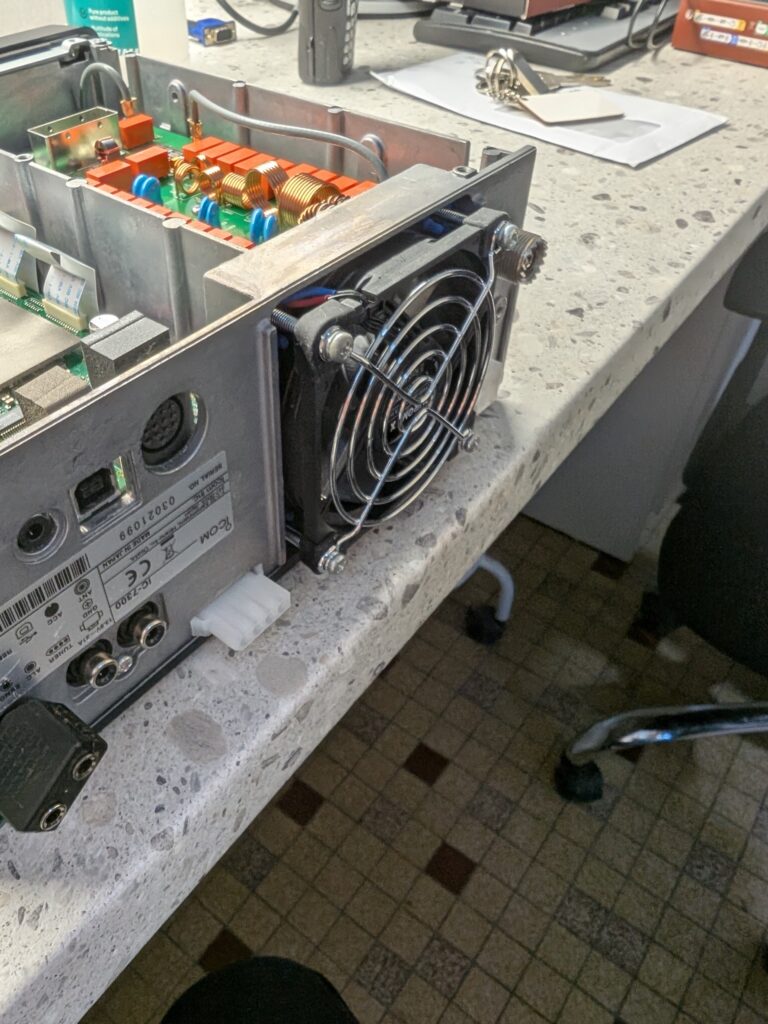

Résultat recherché
Cette modification doit permettre d’obtenir un compromis plus favorable entre niveau sonore et efficacité thermique.
En réception ou lors d’une faible dissipation thermique, le ventilateur peut fonctionner de manière plus discrète. Lors d’une émission prolongée,
la capacité de refroidissement reste suffisante pour évacuer efficacement la chaleur produite par l’étage de puissance.
Attention : toute modification du système de ventilation doit être réalisée avec prudence. Une réduction excessive de la vitesse du ventilateur peut entraîner une augmentation de la température interne et, à terme, affecter la fiabilité du transceiver.
Il est donc recommandé de contrôler les températures après modification, notamment lors d’une émission à puissance élevée et de longue durée.
